施工事例


施工会社 有限会社 三田興基
工種 既存杭引抜工事
現場住所 東京都文京区某所
工法 オーガーケーシング工法
引抜杭明細 φ1000場所打杭  杭頭GL −2.5m 4本
L=13m
使用機械 TK550CV330 AG6400(油圧オーガー) 0.15m3(油圧ショベル)
16Tラフター  0,25m3(油圧ショベル)

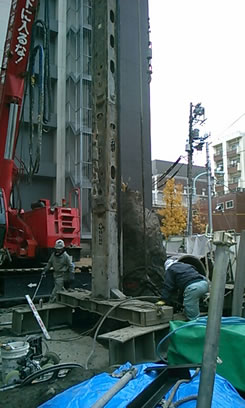

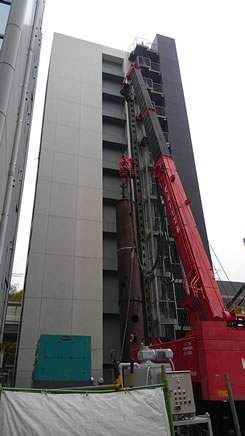

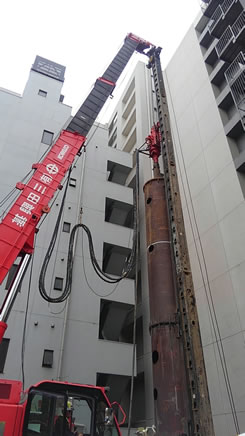

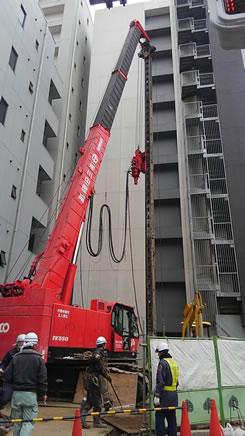

13m×13m程度の敷地での施工であり、通常であれば杭を1本づつ引き抜きながら段取り替えを行い4本を引き抜く考えでしたが、敷地が狭く困難なため、前段取りとして16Tラフターを使用して先に簡易山留(スタンドパイプ)を全ての杭4箇所に設置してから、その養生にも気をつかい引抜作業をしました。
相番クレーンが使用できないために、杭抜機単独での施工となり、安全に十分に気をつかいながらの施工でした。


01   02

03   04

05
