施工事例


施工会社 株式会社 丸建興業
工種 既存杭引抜工事
現場住所 東京都目黒区某所
工法 ロータリー多滑車工法
引抜杭明細 Φ1000場所打杭 L=5.0m 杭頭GL-4.0m〜5.0m 3本 杭重量9.4t
Φ1100場所打杭 L=5.0m 杭頭GL-4.0m〜5.0m 4本 杭重量11.4t
Φ1200場所打杭 L=5.0m 杭頭GL-4.0m〜5.0m 1本 杭重量13.5t
Φ1300場所打杭 L=5.0m 杭頭GL-4.0m〜5.0m 1本 杭重量15.9t
Φ1500場所打杭 L=5.0m 杭頭GL-4.0m〜5.0m 2本 杭重量21.2t

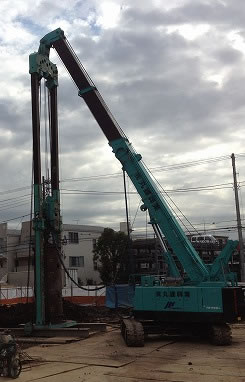

使用機械 TK750 ロータリー多滑車(杭抜機本体)
AG-12000(オーガー)
0.7m3バックホー


本現場では新設杭に干渉する既存場所打杭の引抜工事を行いました。
現状地盤から杭頭が深く水位も高い為、簡易山留(スタンドパイプ)を設置して道路側地山崩壊防止及び重機足場の安定を保ち施工致しました。
短杭でしたが杭重量がある為、当社保有のロータリー多滑車工法1台にて施工致しました。
