施工事例

施工会社 株式会社　丸建興業
工種 ①既存杭引抜工事　②既存杭撤去工事
工法 ①オーガーケーシング工法　②オールケーシング工法
現場住所 神奈川県厚木市　某工場解体工事
明細① PHC杭　Ф300　L=9m　84本　杭頭GL-1800
PHC杭　Ф300　L=10m　482本　杭頭GL-1500
SC杭・PHC杭　Ф400　L=36m　14本　杭頭GL-1200
SC杭・PHC杭　Ф500　L=36m　15本　杭頭GL-1200
PHC杭　Ф450　L=12m　27本　杭頭GL-1200
明細② Ф2000　削孔長GL-36m　10箇所
使用機械① TK750ｃｖ400（75T　テレスコ式クローラー杭抜機）
TK550ｃｖ330（55T　テレスコ式クローラー杭抜機）
BM900（90T　クローラークレーン）、0.45m3油圧ショベル、オオスミ解体機 他
使用機械② RT2000（全周回転掘削機）、SC650DD2（65T　クローラークレーン）
0.7ｍ3油圧ショベル、ハンマーグラブ（Ф2000）、チゼルハンマー 他

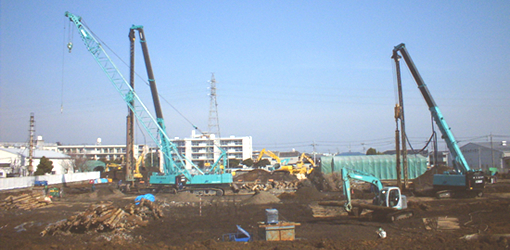

本現場では、オーガーケーシング工法、オールケーシング工法にて既存杭を引抜、撤去致しました。

当初の施工工法は、オーガーケーシング工法で全ての杭の引抜を予定しておりましたが、杭（L=36m）のピッチが狭く、また一部が斜めに打設されていた事により、オーガーケーシング工法では削孔途中でケーシングが隣接杭に干渉し施工不可能となり、それらの杭の撤去に関しては工法を変更し、オールケーシング工法で施工、完全撤去に至りました。

限られた工期での工事の為、このような既存杭引抜工事の施工は、杭の状態が予測不可能な場合も多く、安全に確実に施工する為には我々の持っている知識や経験、技術により迅速かつ適切な工法選択が必要となります。




TK750（テレスコ式クローラー杭抜機）により杭周削孔。   杭縁切後、BM900（相判クローラークレーン）により杭引抜。


全周回転掘削機にて削孔（Ф2000）　
削孔長　GL-36m
   ハンマーグラブにて杭撤去。
